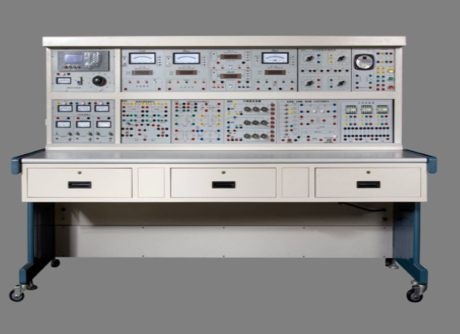

高级电工实验装置【GLDG-1型】

浙江高联智能制造有限公司GLDG-1型高级电工实验装置是一款实验与管理、实用与先进并重的新一代实验设备。该装置整体外形美观，结构紧凑，通过多种实验模块配合可以完成《电工基础》、《电气技术》、《继电控制》、《模拟电子技术》、《数字电子技术》、《电机拖动》、《电机控制》、《电力电子技术》等多门课程的实验。

产品介绍

GLDG-1型高级电工实验装置产品介绍

一、概述

GLDG-1型高级电工实验装置是实验与管理、实用与先进并重的新一代实验设备。该设备整体外形美观，结构紧凑，通过多种实验模块配合可以完成《电工基础》、《电气技术》、《继电控制》、《模拟电子技术》、《数字电子技术》、《电机拖动》、《电机控制》、《电力电子技术》等多门课程的实验。完成符合以上学科教学大纲的需要。

二、技术条件

1、工作电源：三相四线（或三相五线）380V±5%，频率50HZ

2、输入电源功率：1.5KVA

3、外形尺寸：1560mm*700mm*1500mm

3、绝缘电阻：＞5MΩ

4、保护措施：全方位人生安全保护体系

三、本高级电工实验装置配置

1、GDS部件

直流可调稳压、稳流电源

输出0~30V可调稳压电源，具有短路保护和输出数字显示功能。输出0~500mA稳流电源。具有开路保护、稳流指示和输出电流显示功能。

2、全智能函数信号发生器

输出正弦波、方波和三角波三种波形。输出频率范围1HZ-1MHZ。输出幅度0~20Vp~P。具有常规输出信号、20db/40db衰减和扫描功能。采用等精度数字频率测试原理，兼有外测频功能。频率范围：1HZ~10MHZ。
