电工电路实验装置【GLDG-1A】

浙江高联智能制造有限公司GLDG-1A型电工电路实验装置是本企业在总结国内电工实验设备基础上及借鉴国外设计理念采用成熟的技术推出的新型实验装置，综合了目前我国大学本科、专科、中专及职校《电路分析》、《电工基础》、《电工学》、等课程实验大纲的要求，特别适用于高等院校现有实验设备的更新改造，为大学本科、高职、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

产品介绍

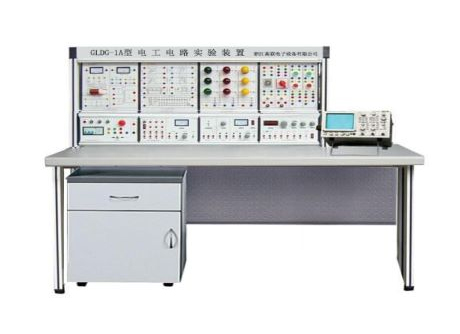

GLDG-1A型电工电路实验装置

一、产品概述

GLDG-1A型电工电路实验装置是本企业在总结国内电工实验设备基础上及借鉴国外设计理念采用成熟的技术推出的新型实验装置，综合了目前我国大学本科、专科、中专及职校《电路分析》、《电工基础》、《电工学》、等课程实验大纲的要求，特别适用于高等院校现有实验设备的更新改造，为大学本科、高职、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

二、GLDG-1A型电工电路实验装置技术参数

1、输入电源:三相四线电源

2、电源输出：有保险丝、过流短路保护和漏电保护开关三级保护功能。

A组:单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。设有保护（设置过流、过压、漏电、短路保护等，采用一个模块进行控制，方便后期维护，不需要维护更多的模块）。相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦，可设置调节过流保护，过压保护的额定值。

B组:恒流源0-20mA,调节精度1mA。

C组:低压直流稳压电源，电压6V，12V电流0.5A，指示灯指示。

D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出电流为1.5A，每路电源输出有0.5级数字电压表指示。电压稳定度<10－2，负载稳定度<10－2，纹波电压: <5mV。

E组:单相交流市电输出，供用户自备设备使用。

F组：安全防护电源智能保护模块：具有缺相、欠压、过压、漏电、过流、短路、浪涌保护功能可实现自动重合闸功能。
