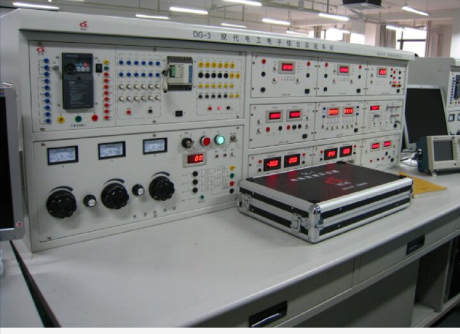

现代电工电子综合实验装置【GLDG-3型】

浙江高联智能制造有限公司GLDG-3型现代电工电子综合实验装置涵盖《电路原理》、《电气技术》、《电子技术》、《继电控制》的所有实验，符合基础电工的大纲要求。本实验装置以高可靠保护、智能化测试、平台式管理、程序化控制、计算机辅助为主要特点。符合开放性实验和设计性实验的教学改革需求。

GLDG-3型现代电工电子综合实验装置介绍

一、概述

GLDG-3型现代电工电子综合实验装置涵盖《电路原理》、《电气技术》、《电子技术》、《继电控制》的所有实验，符合基础电工的大纲要求。本现代电工电子综合实验装置以高可靠保护、智能化测试、平台式管理、程序化控制、计算机辅助为主要特点。符合开放性实验和设计性实验的教学改革需求。

二、技术条件

1、工作电源：三相四线（或三相五线）380V±5%，频率50Hz

2、输入电源功率：1.5KVA

3、外形尺寸：1300*700*1400（mm）

4、绝缘电阻：5MΩ

5、保护措施：全方位人身安全保护体系

三、产品配置

1、电源控制屏

提供三相四线可调交流电源，具有过流保护功能。在电压输出时直接短路不会损坏电源，增加了直接短路和延时短路两种保护方式。具有电压型和电流型漏电保护功能

2、直流可调稳压稳流电源

输出0~30连续可调稳压电源，具有短路保护盒输出数字显示功能。输出0~500mA稳流电源。具有开路保护，稳流指示和输出电流数字显示功能。全量程无级调节电压和电流。

3、直流可调稳压电源

输出0~30继续可调稳压电源，具有短路保护盒输出数字显示功能，全量程无级调节电压。同时提供12V和±5V直流稳压电源，LED指示。

4、信号源、频率计

输出正弦波、方波和三角波三种波形。输出频率范围1HZ~1MHZ。输出幅度0~2oVp~p。具有常规输出型号、20db/40db衰减和扫频功能。采用等精度数字频率测试原理，接有外测频功能。测频范围：1HZ~10MHZ

5、精密可调负载

调节范围0~9999Ω，步进调节1Ω。精度1.0级。采用机械手动调节。通过不同电阻连接调节范围可扩展到99999Ω。

6、直流电压、电流表

电压量程：0~250V；电流量程0~5A，四位数字浮点显示测量值。内部量程自动切换，测量精度优于0.5级。具有超量程告警和计算机通信功能。

7、智能精密可调负载

调节范围0~9999Ω，步进调节1Ω。精度0.5级。采用单片机控制，数字显色精密电阻阻值。由功能键选择调节位，利用上升、下降键调节位电阻。具有过载保护功能，有效的避免输入大电流或大电压时烧毁元器件。具有计算机串口通信功能。

8、直流电压/电流表

电压量程:0~250V；电流量程0~5A，四位数字浮点显示测量值。内部量程自动切换，测量精度优于0.5级。具有超量程告警和计算机通信功能。独特的电子线路保证仪表具有宽范围测量功能,可以实现安培到微安的全量程测量.

9、交流电压电流表

电压量程:0~500V；电流量程0~5A，四位数字浮点显示测量值。内部量程自动切换，测量精度优于0.5级。具有超量程告警和计算机通信功能。

10、多功能交流仪表

电压量程:0~500V；电流量程0~5A，具有测量电压、电流、功率、功率因数和相位的功能、超量程告警等。
