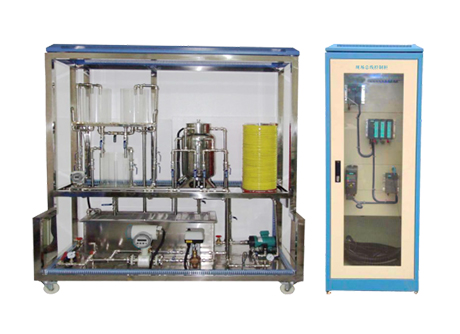

现场总线过程控制实验装置【GLGK-4型】

浙江高联智能制造有限公司GLGK-4型现场总线过程控制实验装置是集自动化仪表技术，计算机技术，通讯技术，自动控制技术为一体的多功能实验装置。该实验装置既可作为本科、专科、高职过程控制课程的实验装置，也可作为研究生及科研人员在复杂控制系统、先进控制系统研究方面提供物理模拟对象和实现手段。同时也可以作为学习现场总线过程控制的一个实验手段。

产品介绍

GLGK-4型现场总线过程控制实验装置产品简介

一、现场总线过程控制实验装置概述

GLGK-4型现场总线过程控制实验装置是集自动化仪表技术，计算机技术，通讯技术，自动控制技术为一体的多功能实验装置。系统包括流量、温度、液位等热工参数，可实现系统参数测定、单回路控制、串级控制、前馈控制、比值控制等多种控制形式。控制系统采用西门子的分布式I/O单元ET200M，监控软件采用SIMATICWINCC。采用现场总线的液位变送器、压力变送器、涡轮流量计、变频器、电动调节阀、温度变送器以及分布式I/O模块。本现场总线过程控制实验装置既可作为本科、专科、高职过程控制课程的实验装置，也可作为研究生及科研人员在复杂控制系统、先进控制系统研究方面提供物理模拟对象和实现手段。同时也可以作为学习现场总线过程控制的一个实验手段。

现场总线是基于全集成自动化思想的系统，其集成的核心是统一的过程数据库管理软件，所有的系统信息都存储于一个数据库中而且只需输入一次，这样大大增强了系统的整体性和信息的准确性。通讯采用符合IEC61131-3国际标准的编程软件和现场设备库，提供连续控制、顺序控制及编程语言。现场设备库提供大量的常用的现场设备信息及功能块，可大大简化组态工作，缩短工程周期。它具有ODBC、OLE等标准接口，并且应用以太网、现场总线等开放网络，从而具有很强的开放性，可以很容易地连接上位机管理系统和其它厂商的控制系统。

二、技术参数与要求

1、供电电源单相交流电源：220VAC±10%、50Hz±5%、16A，系统须接地良好。

2、实验室应有水源和进排水口，进排水口与设备间距离小于10米。

3、系统提供直流线性稳压电源（朝阳电源产品） 24VDC/1A。

4、上位计算机组态软件：采用国内市场应用广泛的WINCC6.0组态软件。

6、外形尺寸：对象:1600mm*750mm*1850mm，控制柜：830mm*750mm*1900mm。

三、现场总线过程控制实验装置实验项目

（一）、特性实验

1、水箱单容特性实验

2、水箱双容特性实验

3、上下水箱双容特性实验

4、电动阀流量特性实验
