过程控制实训设备【GLGK-X型】

我公司的GLGK-X型过程控制实训设备是我们根据当前教学实际需要而开发的过程控制实训设备,该设备功能齐全,占地面积不大,经济适用。

产品介绍

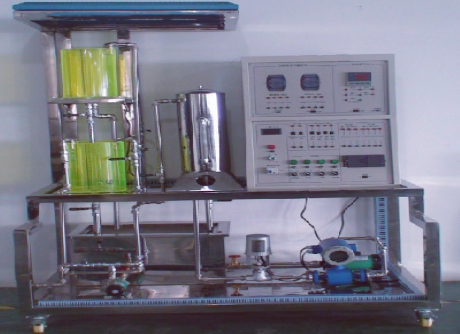

一、GLGK-X型过程控制实训设备简介

我公司的GLGK-X型过程控制实训设备是我们根据当前教学实际需要而开发的过程控制实训设备,该设备功能齐全,占地面积不大,经济适用。

1、框架:整体网格框架,规格:约1160×600×1900mm;

2、被控对象:1#液位槽φ240×400mm,2#液位槽φ240×300 mm,均为进口亚克力;储水槽400×400×400 mm,不锈钢;

3、动力泵:输出流量:2m3/h,扬程:5.6m,工作电源:220VAC;电磁流量计:1.2m3/h,测量范围:0-1.2m3/h,输出信号:4-20mA,工作电源:220VAC,精度:0.5级;

4、液位检测:压力变送器,测量范围:0-5KPa,输出信号:4-20mA,电源:24VDC,精度:0.5级;

5、电动调节阀:作用方式:电开型,控制信号:4-20mA,流量特性:线性,阀体材质:铸钢,阀内件材质:不锈钢,工作电源:220VAC;电磁阀,工作电压:24VDC,作用方式:常开,电源:220VAC;

6、设备控制操作台:1200×700×1600mm,配有I/O信号接口面板,信号插座面板,输入模块:ICP8017-8路模拟量输入;输出模块 ICP8024-4路模拟量输出;RS232/ 485转换头;24V开关电源,24V5A。

7、配备实验操作指导书,设备电气附件。

二、GLGK-X型过程控制实训设备所用电脑配置:

1、WIN7或WIN10,不支持WIN8。

同步PC版:
