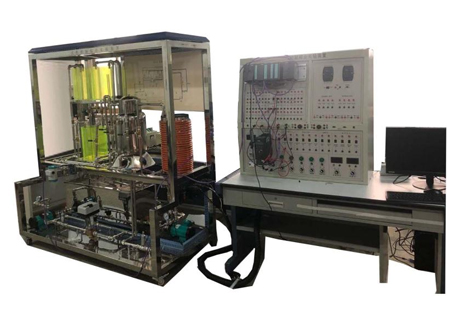

过程控制综合实验装置【GLGK-2型】

浙江高联智能制造有限公司GLGK-2型过程控制综合实验装置主要由两路供水系统、双容液位实验系统、流量实验统、压力系统及温控实验系统组成，丰富了控制实验内容。

GLGK-2型过程控制综合实验装置主要由两路供水系统、双容液位实验系统、流量实验统、压力系统及温控实验系统组成，丰富了控制实验内容。

一、本过程控制综合实验装置特点

1、两路独立供水控制系统、变频控制、电动阀控制。

2、人性化设计，配有储水箱。配有实验专用线的挂线架，取线挂线方便、整洁、美观。为实验文明操作提供条件。

3、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。

4、安全度高，系统配有漏电保护，带保护套的专用实验电源连线，力求保护人身、设备安全。

5、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。

二、技术参数

1、供电电源，单相交流电源：220VAC±10%、50Hz±5%、10A，系统须接地良好。

2、实验室应有水源和进排水口，进排水口与设备间距离小于10米。

3、系统仪表的输入、输出信号符合IEC标准。

(1).变送器电流源信号：4-20mADC。

(2).仪表采样：1-5V（250Ω）/0.2-1V（50Ω）。

4、系统提供直流线性稳压电源 24VDC/1A。

三、实验内容

（一）、控制实验内容

特性实验

1、水箱单容特性实验

2、上下水箱双容特性实验

3、电动阀流量特性实验

4、压力特性实验

5、温度特性实验

（二）、单回路控制实验

1、单容液位控制实验

2、上下水箱双容液位控制实验

3、流量控制实验

4、压力控制实验

5、温度控制实验

（三）、串级控制实验

1、上水箱双容串级控制实验

2、液位流量串级控制实验

（四）、比值控制实验

1、随动流量比值控制实验

2、单回路流量比值控制实验
