一、产品概述

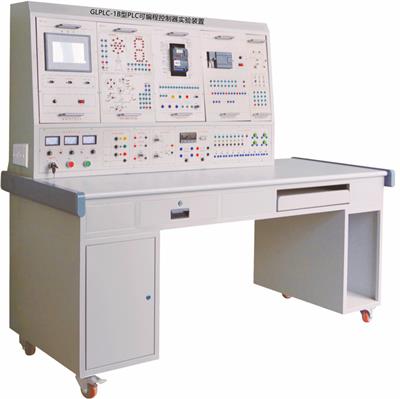

 PLC可编程控制器实验装置，PLC实验台，PLC可编程控制器实训装置，网络型PLC可编程控制器实验装置供电采用模块化设计，方便实验教学及维修；实验部分提供全部程序和参数，方便学生修改或重新编写实验程序；扩展性强：每个控制环节清晰，具有扩展性，方便学生自己重新设计。设备中元件器采用工业级或以上产品，PLC主机等主要部件采用主流厂商产品。

二、工作条件

1、可完成PLC的编程学习，工业网络架构认识与熟悉，工业以太网通讯及编程，总线通讯，组态软件控制与监控，远程控制及工业复杂网络架构控制设计，实物对象设计及控制设计及各种传感器及工业元器件的认识与使用等。

2、输入电源为380V±10％50Hz。

3、实验台外形尺寸为1680*780*590mm，PLC可编程控制器实验装置整体采用喷塑处理，预留电脑位置，可放置实验导线，可放置其他工具，实验装置配置万向轮，便于固定或移动。

4、具有安全保护措施，带接地保护、漏电过载过流保护功能，带误操作保护功能，安全性符合相关的安全标准，材质符合环保要求。

5、PLC可编程控制器实验装置包含有PLC、模拟量扩展模块、变频器、触摸屏、三相电机、数显表、伺服系统、步进系统等系列套件。

三、技术参数

1、交流电源控制单元：

整体为模块化设计，具备多种保护，提供380V及220V电源。

2、直流电源及给定单元：

给定（0-15V可调电压输出）直流电流为0～20mA可调输出，设有基本编程逻辑电平输出（点动、自锁）、逻辑电平指示。直流数字电压表/电流表为电压表具备5档量程（500mV-5V-50V-500V-锁定），电流表需具备5档量程（2mA-20mA-200mA-2A-锁定）。2种仪表精度不低于0.2 级，采用工业级柜装，有手动自动量程，支持工业标准通信网络接口及协议。

3、西门子1200系列从站：

PLC1含 14 路数字量输入，10 路数字量输出，配套电源模块，2 路模拟量输入/2路模拟量输出，集成以太网接口2个，配有数字量输入输出模块；具备脉冲输出模块；配套485通讯模块,端子均引到接线排，并标明线号，并在面板上喷涂端子号；配置DP总线研究系统：满足PLC DP通信标准；配备相关辅助模块；PLC2需不少于10路数字量输入、10路数字量输出、2路模拟量输入、2路模拟量输出，具有RS485通信，具有2路高速脉冲输出；配置研究型ASI通讯资源：满足ASI（传感器\执行器接口）通信标准。

4、西门子G120系列变频器：

三相输出，0.55KW，带以太网通信接口，带有RS485通信接口及BOP操作面板；配备配套核心控制电机驱动模块，采用DSP28335 芯片，采用AOD464NMOS进行驱动封装，NMOS驱动需采用EG3012进行驱动可更换兼容的IR2110S进行驱动；增加EEPROM保存配置数据，可控制电机的三闭环控制，速度环、位置环、电流环。

5、低压电器：

配置施耐德或者正泰交流接触器、时间继电器、热继电器、按钮盒及开关等。

6、三相电机及导轨：

配置三相380V，转速为1400r/min，90W电机1台，配套专用导轨，可安装多台电机，数显表，RS485 0-9999转/分，可显示正反转向；配置电机控制模块带CAN 接口，USB 接口，10M/100M 以太网接口；功率模块采用 IPM 模块；保护功能为故障时立即封锁 PWM 脉冲输出。

7、基础实验部分：

三相异步电动机常见控制电路的PLC控制。

8、模拟实验部分：

传送带产品计数控制模块、十字交通灯控制模块、抢答器的PLC控制模块、定时闪烁电路模块、水塔水位控制模块、船舶应急发电机控制模块、船舶机舱辅机故障自动切换控制模块、船舶分油机顺序控制模块、船舶锅炉水位控制模块、船用焚烧炉控制模块，以上实验模块印有原理图、配套按钮、接触器、开关、指示灯、号码管。

9、创新控制实验部分：

配置温度PID驱动检测模块；直流电机驱动模块。

四、实验内容

1、电机PLC基本控制部分

1).三相异步电动机直接启动控制

2).三相异步电动机的多点控制

3).三相异步电动机的顺序控制

4).三相异步电动机的正反转控制

5).三相异步电动机的延时顺序起动、逆序停止控制

6).三相异步电动机星三角减压起动控制

2、西门子PLC 基本技能实训

1).PLC的认识实训

2).PLC的编程软件认识和使用

3).基本指令实训

4).定时器指令实训

5).计数器指令实训

6).传送指令实训

7).数据移位指令实训

8).算术运算指令实训

9).逻辑指令实训

3、基础实验

1).传送带产品计数控制实训

2).十字交通灯控制实训

3).抢答器的PLC控制实训

4).定时闪烁电路实训

5).水塔水位控制实训

6).船舶应急发电机控制实训

7).船舶机舱辅机故障自动切换控制实训

8).船舶分油机顺序控制实训

9).船舶锅炉水位控制实训

10).船用焚烧炉控制实训

4、实物类扩展性实验

1).小车循环往复驱动控制

2).异步电机调速控制

3).温度控制实验

4).直流电机负载控制实验

5、工业网络通讯实验

1).PLC之间的组从站多种组网通讯实验

2).PLC主机与触摸屏之间的通讯实验

3).PLC与变频器之间的通讯实验；PLC与触摸屏、变频器之间的联动实训

6、 变频器实训项目

1).变频器功能参数设置与操作

2).变频器报警与保护功能

3).外部端子点动控制

4).变频器控制电机正反转

5).多段速度选择变频调速

6).变频器无级调速

7).基于外部模拟量(电压/电流）控制方式的变频调速)

8).瞬时停电启动控制

9).PID 变频调速控制

10).PLC 控制变频器外部端子的电机正反转

11).PLC 控制变频器外部端子的电机运行时间控制

12).基于 PLC 数字量控制方式的多段速

13).基于 PLC 模拟量控制变频开环调速

14).基于 PLC 通信方式的变频器开环调速

15).基于 PLC 通信方式的速度闭环控制

16).基于 PLC 模拟量方式的变频器闭环调速

7、触摸屏实训项目

1).组态软件安装使用：掌握组态软件的安装，授权的安装，软件中的通讯设置、程序的编写及下载方法

2).基本指令编程练习实验：了解触摸屏编程软件中工程的创建、组态

3).组态演示实验：熟悉触摸屏编程软件中各种图形对象的编辑方法

4).组态变量定义与管理实验：熟悉触摸屏编程软件中各种图形对象的编辑方法

5).组态的动画连接实验：熟悉触摸屏编程软件中各种图形对象的编辑方法

6).用户脚本程序实验：熟悉触摸屏编程软件中各种图形对象的编辑方法

7).基于触摸屏的控制方式实验：掌握触摸屏的离线模拟，以及与PLC的联机通信
