一、设备概述

GLS-1型数字电路实验箱主要是进行电子学中的有关数字电路实验。它采用模块式结构，各模块间相互独立，通过各元件区不同元件组合，可组成多种实验电路，实验模板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，主要实验单元采用配套实验模块完成可根据不同需求选择实验扩展模块完成相关实验内容，可满足数字电路课程实验教学的需要。

该产品适用于本科生、专科生、以及职业类院校学生开设《数字电子技术》、《脉冲电路》等相关课程的实验教学，同时也适用于产品的开发和科研。

二、设备配置

1、电源：

标准三端口电源插座：直接连接外部交流220V，在实验箱内部通过电源转换单元将220V交流电转换为±l5V/0.5A，±5V/0.5A，均有短路过载保护，自动恢复功能，连接到实验箱主面板。

2、设备面板：

GLS-1型数字电路实验箱母板采用2mm厚印制线路板制成，正面印有元器件图形符号及相应的连线，反面为印刷线路，并焊好相关的元器件等。

3、信号源：

提供一组时钟信号源；可调时钟信号源（低频、高频）；单次脉冲源：正负脉冲输出。

4、逻辑输入及显示电路：

提供四位十进制译码显示器

一组拨码盘

十六位逻辑电平开关

十六位逻辑电平指示器；

5、芯片插座及多用器件接插管：

芯片插座用于接插常用直插封装芯片，各引脚引到通用插线孔，便于与其它器件连接。多用器件接插管，可以灵活的接插电容、电阻、三极管等其它器件。

  66组14Pin芯片插座

  5组16Pin芯片插座

  3组20Pin芯片插座（宽、窄都可以插）

  2组40Pin芯片插座

  6、其它器件：

10K、100K、1M旋钮可调电位器

报警指示LED及蜂鸣器

无源晶振32768Hz、4MHz、6MHz、12MHz各一个；

  7、其他：

GLS-1型数字电路实验箱实验导线1套，实验指导书1本。

三、实验项目（实验内容选配）

1、晶体管开关特性、限幅器与钳位器

2、TTL集成逻辑门逻辑功能与参数测试

3、CMOS集成逻辑门逻辑功能与参数测试

4、集成逻辑电路连接和驱动

5、组合逻辑电路设计与测试

6、译码器及其应用

7、数据选择器及其应用

8、触发器及其应用

9、计数器及其应用

10、移位寄存器及其应用

11、脉冲分配器及其应用

12、使用门电路产生脉冲信号——自激多谐振荡器

13、单稳态触发器与施密特触发器——脉冲延时与波形整形电路

14、555时基电路及其应用

15、D/A、A/D转换器

16、智力竞赛抢答装置——综合性实验

17、电子秒表——综合性实验

18、三位半直流数字电压表——综合性实验

19、数字频率计——综合性实验

20、拔河游戏机——综合性实验

21、随机存取存储器2114A及其应用——综合性实验

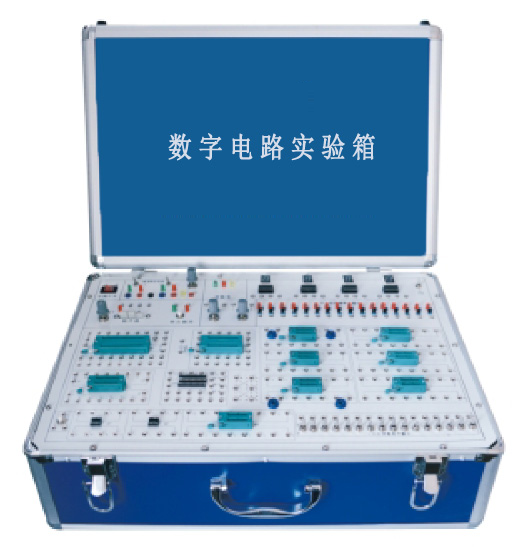

四、参考图片

外形尺寸：460mm*360mm*140mm，坚固耐用，样式美观、大方。

工作电压：220V±10%，50Hz±1Hz
