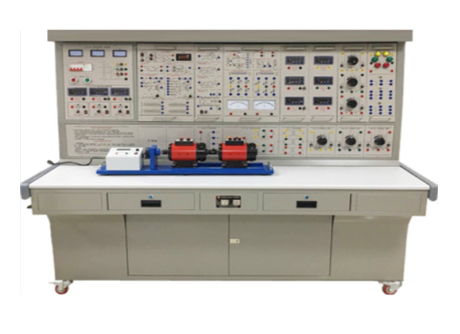

电机拖动实验装置【GLDT-3型】

我公司的GLDT-3型电机拖动实验装置采用新的技术和结构设计，能完成《电机学》、《电机及拖动》、《继电接触控制》、《工厂电气控制》等课程实验，是新建实验室和实验室设备更新的理想选择。

产品介绍

GLDT-3型电机拖动实验装置产品介绍

一、概述

我公司的GLDT-3型电机拖动实验装置采用新的技术和结构设计，能完成《电机学》、《电机及拖动》、《继电接触控制》、《工厂电气控制》等课程实验，是新建实验室和实验室设备更新的理想选择。采用模块化设计，挂箱组合式结构，布局合理，外形美观，安装方便灵活，耗电省，噪音低。可直接检测3KW左右的通用实验机组的参数特性，能给学生正确的感性认识。测量手段科学，测量数据精度高，实验仪表采用指针式、数字式、数模双显等多种形式，具有计算机控制管理功能，并具有很高的过载能力，多量程设计，过载保护可靠完善。装置具有完善、可靠的人身安全保护体系，全部采用护套型接线柱，保证学生实验安全。并具有计算机辅助教学功能，使装置更能适应实验室的开放教学，提高动手能力。特殊的结构和功能设计，使实验系统具有兼容大机组实验和小功率电机实验多重功能。在同一实验台上可以完成3KW左右的大电机和200W左右小机组的全部实验。还可以根据学校实际需要定做3KW以上大电机的测试实验装置。

二、技术条件

1、工作电源：三相四线（或三相五线）380V±5%，频率50Hz

2、装置容量：输入电源功率：〈1.5KVA（电机容量：〈3000W）

3、外形尺寸：1800mm*700mm*1580mm

4、绝缘电阻：〉5MΩ

5、工作环境：环境温度-5℃~40℃ 相对温度：〈75%（25℃）

6、保护措施：全方位人身安全保护体系

三、GLDT-3型电机拖动实验装置的实验内容

1、直流电机实验

直流电动机起动与调速实验

直流发电机:t他励实验；复励实验；空载特性实验、外特性实验、调整特性实验；自励条件、自励外特性实验等

直流并励电动机：工作特性实验、机械特性实验、调速实验、效率测定

直流串励电动机：工作特性实验、机械特性实验、调速实验、效率测定

2、变压器实验

单相变压器实验：测变比、空载特性、短路及纯电阻和组感性负载实验

三相变压器的参数测定：测极性测变比、空载特性、短路Yo实验、纯电阻负载实验

三相变压器的联接组合不对称短路：三相连接组判别、Y/Yo-12单相短路、Y/Yo-12双相短路、Y/Yo零序阻抗测定

单相变压器的并联运行

三相变压器的并联运行

三相三绕组变压器实验：变比测量、空载实验、短路实验、负载实验

3、变压器实验

三相鼠笼式异步电动机的工作特性：空载实验、短路实验、负载实验

三相异步电动机的起动与调整：直接起动、Y-△起动、自耦变压器降压起动

三相绕线式异步电动机实验：电机转子串电阻起动、转子串电阻调速

异步电动机的M-S全特性测绘

异步电动机温升实验

三相异步电动机电机运行

单相电阻启动异步电动机（空载实验、短路实验、负载实验）

单相电容启动异步电动机（空载实验、短路实验、负载实验）

单相电容运转异步电动机（空载实验、短路实验、负载实验）

双速异步电动机（双极时工作特性、四极时工作特性）

4、同步电机实验

5、拖动及控制电机

6、电气控制实验
