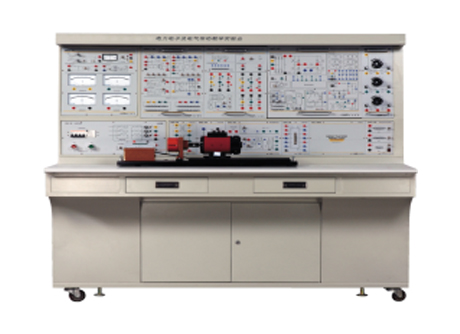

电力电子及电气传动实验装置【GLDDZ-1型】

我公司的GLDDZ-1型电力电子及电气传动实验装置结合《电机学》、《电力电子技术》、《电机控制技术》学科的发展，使用新的实验线路和设计理念，兼容《电力电子技术》、《电力拖动自动控制系统》、《电机学》、《电机拖动》的实验。

产品介绍

GLDDZ-1型电力电子及电气传动实验装置产品介绍

一、概述

我公司的GLDDZ-1型电力电子及电气传动实验装置结合《电机学》、《电力电子技术》、《电机控制技术》学科的发展，使用新的实验线路和设计理念，完全兼容《电力电子技术》、《电力拖动自动控制系统》、《电机学》、《电机拖动》的实验。可靠的安全保护体系、灵活多变的实验对象选择、高性能的电源、信号、测量系统为开放性、设计性、创新性、实验创造是必要条件。

二、技术条件

1、工作电源：三相四线（或三相五线）30V±5%，频率50Hz；

2、输入电源功率：〈1.5KVA；

3、GLDDZ-1型电力电子及电气传动实验装置尺寸：1800mm*700mm*高1580mm；

4、绝缘电阻：〉5MΩ；

5、保护措施：可靠的人身安全保护体系。

三、产品特点

1、具有很好的实用性和兼容性，兼容《电力电子技术》、《电力拖动自动控制系统》、《电机学》、《电机拖动》等课程的实验，实验内容既全面又新颖。

2、具有可靠的人身安全保护体系，工作电源完全隔离变压器浮地输出，同时配置了电压型漏电保护和电流型漏电保护系统，所有高压输出部分全部采用非接触式保护套接线柱。完善的保护实验操作者的人身安全，为开放性实验创造必要条件。

2、具有可靠的设备自保护体系，系统所有测量仪表全部具有过载告警及保护功能；输出电源具有过载及短路保护功能；进线具有缺相指示和相许保护功能。针对实验设备的特殊需要增设是过压保护功能，使三相可调输出电压限制的所需范围以内，对设备的安全工作起保障作用。

3、提供高性能的实验数据测量手段，仪表全部采用新的智能化、数字化、网络化技术、测量精度高，功能完善，具有计算机通信功能，具有远程网络仪表校验和精度标定功能；电源带数字化监测输出变量；转速信号和转矩信号全部数字化显示，特殊的控制线使转矩、转速测试系统能测量交流电机M-S曲线的非稳定区。

4、晶闸管实验主电路部件，是实验系统中重要组成部件之一，该部件有12路晶闸管；六路整流二极管；阻容吸收；续流二极管；平波电抗器；脉冲输入专用插座等构成。采用特殊的翻盖结构形式便于观测内部结构，维护方便。针对实验的需要特别增加了脉冲指示电路及熔断器通断指示电路，便于故障判断。

5、晶闸管触发电路部件，是实验装置中重要组成部件之一，主要由同步电源观察孔；锯齿波观察孔，单、双脉冲观察孔；触发脉冲控制按钮；数字式电压给定及指示；电流反馈与过流保护；脉冲选择；移相控制电压；脉冲功率放大及驱动电路等构成。采用特殊的翻盖结构形式便于观测内部结构，维护方便。

6、电力电子自关断器件与驱动电路部件，是实验装置中重要组成部件之一，包含主电路；控制电源；RCD吸收电路；GTR、功率MOSFET、IGBT等电力电子器件及隔离与驱动电路；实验可变负载等构成。可完成三种典型自关断器件的静态特性完全测试、磁隔离与光耦隔离电路研究、分立线路和集成线路驱动研究、RCD吸收电路及器件在不同负载性质下开关特性研究等实验内容。
