汽车教学实训设备

一、功能要求

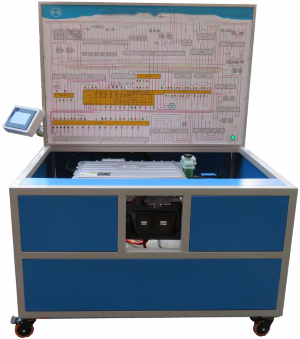

高压电控箱/主控制器联动汽车教学实训设备以比亚迪原车高压电控箱/主控制器为基础制作，高压电控总成集成两电平双向交流逆变式电机控制器模块、车载充电器模块、DC-DC 转换器模块和高压配 电模块，漏电传感器等，高压电控箱/主控制器联动汽车教学实训设备具有智能故障考核系统，适用于新能源纯电动汽车结构原理认知和维修实训对于汽车教学实训设备的需求。

二、技术参数

1、模块化设计：高压电控箱/主控制器总成采用模块化设计，将原车高压电控箱/主控制器、交流直流充电口、高压主控制器冷却水泵、储液罐散热器安装固定在专业基座上，基座设计有低压信号线路和高压输出线路卡槽，高压线路安装均配套安全标识，以便教学过程中识别。

2、保留原车线路连接：高压电控箱/主控制器总成采用原车线束进行连接，在每个线束插头旁边都安装有用于测量的并联双插头，减少了信号检测过程中的线路损耗，并联插头标注有针脚编号，编号与原厂电路图脚位编号相对应，满足实训过程中对纯电动汽车高压电控箱和主控制器低压信号检测的需要。高压电控箱/主控制器的相关信号通过原车线束与整车控制器相连接，满足实训教学过程中数据诊断和动态数据流读取功能。检测并联插头可检测：动力网CAN-H、动力网CAN-L，真空泵压力传感器电源信号、信号、地，电动真空泵控制信号、继电器信号，制动信号，车速信号输出1，车速信号输出2，低速风扇继电器控制信号，高速风扇继电器控制信号，水温信号等。

3、智能故障考核系统：由教师故障设置终端和学生答题终端两套独立的系统组成。故障设置完成后学生通过学生用移动学习终端进行考核答题，考核后的成绩自动储存设备执行模块中，便于老师对每个学生的成绩查询。智能故障考核系统具备密码管理、故障名称编辑、考核时间设置、故障类型设置和故障恢复测试功能。

4、设备底座框架采用≥40mm×40mm和≥40mm×80mm两种一体化全铝合金型材搭建，台面铺装≥20mm厚彩色高密度复合板，电气安装部分严格按照欧盟CE电气认证标准实施制造，整套线束采用安全强度达到IP64军工级别的连接器,对长期实训造成的线束损坏可分段式直接更换。操作面板采用采用一体化全塑高强度ABS全模具扣式基座标准生产，配套移动扶手。

5、规格要求：

（1）台架尺寸: ≥1500mm*900mm*900mm ；

（2）工作温度: 常温～40℃。

6、可完成的教学实训项目：

（1）新能源汽车高压电控系统的结构组成和工作原理教学；

（2）交流充电系统的教学训练；

（3）直流充电系统教学训练；

（4）高压电控箱冷却系统教学训练；

（5）高压电控系统高低压线路拆装教学训练；

（6）DC-DC系统结构组成和工作原理教学训练；

（7）充电机内部结构与工作原理教学；

（8）高低压线路检测方法教学训练；

（9）充电系统常见故障检测与故障分析教学训练；

（10）高压系统上下电，预充电教学训练。
