一、产品概述

1、背景介绍

 当前学校、公司、企业园区等场景面临诸多管理不严问题，例如由人流密集发生的踩踏事件、传染性疾病的传播以及推销人员、发传单人员、非本单位人员、未预约访客等随意进出导致的潜在安全隐患。传统的刷卡人员通道系统虽然可以缓解上述问题，但是相关流程过于繁琐，经常出现本单位人员忘记带卡、IC卡丢失等现象，并且IC卡存在价格低廉、容易复制、易被他人借用等缺点。

近年来随着互联网、大数据、人脸识别算法技术的发展，人工智能逐渐应用到各个领域，当前学校、公司、企业园区等场景门禁考勤系统正由传统刷卡模式走向AI人脸识别模式。它可以借助AI人脸识别技术，准确识别当前人员的真实身份，门禁访客系统安全等级得到显著提高，访客通过互联网技术提前网上预约，为来访人员提供更好的通行体验。

2、技术路线

  人脸识别，是目前应用广泛的一种模式识别技术，是人工智能的重要分支。近年来，随着深度学习的发展，人工智能程序人脸识别的准确率已经超过了人眼的平均水平。人脸识别技术目前在行业内得到了广泛的应用，其意义在于将那些长时间重复性工作环境中的人解放出来，从而达到降低成本增效率的目的，比如客户认证、嫌疑人检测，但这并不意味着去取代某种职业或者技术，可以认为人脸识别技术是一种辅助手段。

人脸识别分流门禁实验装置相比于刷卡识别、指纹识别、虹膜识别等，人脸识别有许多优势。

（1）自然性。人们一般都是通过看脸来辨别一个人，相比于指纹、虹膜、刷卡等，人脸识别更加直观。

（2）采集简便。只要一部手机、有个摄像头可以拍摄采集人脸，操作简单，不需专业的设备。

（3）更安全。人脸具有不易复制的特性，和传统的门禁卡、指纹识别相比，采用防伪双摄技术使得系统更加安全且不易被仿制，陌生人无法凭借化妆、戴假发、戴帽子、戴眼镜等方法掩盖人脸特征潜入。

（4）更便捷。人脸识别只需要人员主动注视摄像头可刷脸识别放行，无需担忧忘记带卡或手上拿着东西不方便进行刷卡等操作。

二、系统整体设计

1、设计说明目前门禁考勤系统应用场景比较广泛，诸如公司、园区、写字楼、养老院、仓库、实验室、图书馆等需要人员进出管控的场所。实际情况可以分为两大类。一类是通过在各进出大门位置根据门的不同形态（如木门、玻璃门、防火门、金属门等）加装电磁锁、电控锁、平移控制机组等电控设备，结合门禁控制器、人脸识别终端、出门按钮等设备，实现人员的出入管控和考勤功能。另一类是在关键通道等位置，根据不同场景选择，选择不同形态的人员通道道闸（如三辊闸、翼闸、摆闸、十字旋转全高门），结合人脸识别设备终端，实现人员的出入管控和考勤功能。

（1）门禁管理系统设计

门禁通道是管控公司、企业园区等场景内部工作人员进出的有效保障。公司、企业管理人员通过云端智能前台软件将内部工作人员信息录入，并将人员信息下发至人员通道人脸识别设备终端。授权人员可实现刷脸通行。

（2）考勤管理系统设计

根据实际需要，为公司设置灵活的打卡规则。智能前台在管理后台提供十分精细的打卡设置，充分照顾每个企业的特性，满足固定上下班、周期班制、弹性上下班等考勤需求。员工刷脸即可考勤，打卡更便捷。

（3）访客管理系统设计

云端智能前台软件访客管理模块帮助公司、企业完善登记访客信息，应用人脸识别技术管理访客与设备关联，帮助公司企业实现访客信息提前知晓，接待工作提前准备、拜访流程畅通无阻。

解决访客管理问题的智能访客应用，通过软硬件相结合，配合邀约记录、来访申请和管理办公区等功能，实现访客信息提前登记、接待工作提前准备、拜访流程畅通无阻的目的，为用户提供更为便捷的访客管理方案，从而实现从传统的人工管理到自动化管理的跨越式发展。

2、系统拓扑图根据用户管理的需求，本系统分为人脸识别门禁子系统、传输子系统和云端智能前台软件（门禁、考勤、访客）等组成。根据用户大门、出入口等位置实际现场情况，部署人脸识别电锁门禁系统或人行通道闸机门禁系统。

（1）人脸识别电锁门禁系统：在大门、关键出入门位置，根据门的不同形态（木门、玻璃门、金属门）等部署一套电锁门禁控制系统。进门侧部署一套人脸识别终端设备，出门侧采用出门按钮。所有的人脸识别设备通过接入交换机，汇聚到公司企业现有网络，并通过互联网接入云端智能前台平台。

（2）人脸识别闸机通道系统：每个出入通道方向部署一套人脸识别终端设备。所有的人脸识别设备通过接入交换机，汇聚到公司企业现有网络，并通过互联网接入云端智能前台平台。

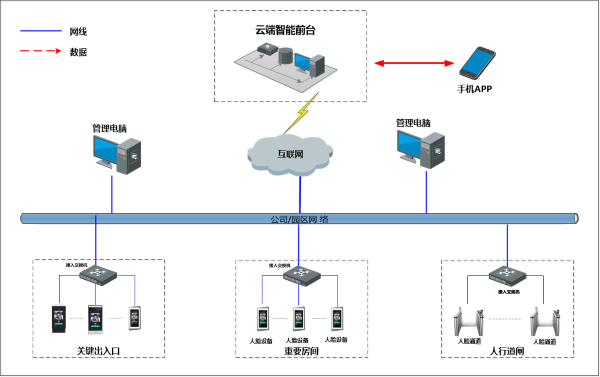

系统拓扑图如下：

3、业务基本流程

（1）门禁管理流程

  1）用户管理人员通过管理账号登录云端智能前台，创建公司，完成员工管理、部门管理、职称管理、公司信息管理等。

  2）在设备管理部分，完成前端人脸识别设备管理以及人员授权管理等操作，建立设备与人员的授权关系。

  3）授权人员信息成功下发后，授权工作人员可以通过前端人脸识别通到刷脸进出，并将人员出入信息记录及现场抓拍图片上传至智慧云平台，并生成出入识别记录。

 4）陌生人试图刷脸通行时，前端设备可设置提示陌生人警告或其他语音提醒。

（2）考勤管理流程

   1）用户管理人员通过管理账号登录云端智能前台，建立设备与人员的授权关系，并将设备与考勤应用关联。

   2）根据公司的实际需求，设置打卡规则。如班次设置管理、考勤组管理（考勤组名称、考勤模式、考勤班制、班次等），然后进行员工排班，将人员与考勤组进行关联并设置生效时间段。

   3）根据公司的特殊放假安排（如公司年会、集体团建等），设置必须打卡或者不用打卡的日期，人性化打卡方式更受员工的欢迎。

   4）智能前台后台提供丰富的报表供管理员查看和导出，为后续的人事管理和薪资结算提供完整的数据基础和结算依据。

（3）访客管理流程

  1）新建邀约。有访客邀约需求时，发起人进入邀约界面，可选择手动添加登记访客信息或通过APP/短信/微信或复制转发当前页面，由访客自行填写访客信息。发起人可以取消邀约。

  2）发起人填写来访人姓名、手机号、预约来访时间和预约访问区域及访客注册照片或发送H5链接由访客自主填写相关信息及人脸照片，发起人完成审核。

  3）访客申请审核通过后，访客相关授权信息会下发至指定区域的人脸识别终端设备。

  4）访客到访后，可以通过人行道闸，刷脸识别通行。访客期限结束后，通行权限解除。

4、各子系统详细设计

（1）前端人脸识别门禁子系统：

   1）前端人脸识别电锁门禁子系统

前端人脸识别电锁门禁子系统由以下几部分组成：人脸识别设备终端、门禁控制器、电锁（电磁锁或电控锁）、门禁电源箱、门禁备用电源（蓄电池）、出门按钮、门铃。前端人脸识别设备终端采用高性能，高可靠性的人脸识别产品，依托深度学习算法，满足识别速度快、准确率高等要求，支持宽动态功能等。进门时，人员配合刷脸后，人脸识别设备输出开门信号（IO开关信号、韦根信号或RS232串口信号）至门禁控制器，门禁控制器控制电锁通断，实现人员进门。出门时，人员按压出门开关，输出IO开门信号至门禁控制器，门禁控制器控制电锁通断，实现人员出门。若进出都需人员记录，可将出门开关替换成人脸识别设备终端。

人脸识别设备终端：用于进门，存储授权人员及照片信息和刷脸记录，负责和管理软件通讯，在连接网络情况下，识别记录实时回传至云端平台，是门禁系统的核心和灵魂部分。

电锁（电磁锁、电插锁）：电动执行机构，与门禁控制器相连。

门禁控制器：接受人脸识别设备、出门按钮等的开门触发信号，控制电锁供电通断，实现开关门。

出门按钮：出门按钮开门，与门禁控制器相连。

门禁电源机箱：提供系统运作电源和电锁的执行结构的电源供应。

备用电源（蓄电池）：配置12V5A蓄电池，放置于门禁电源箱内，系统意外断电时可短时间为门禁系统供电。有条件的可以单独配置UPS不间断电源，具体容量根据备用时间计算配置。

门铃：为方便外来人员进出，在有值班人员的门禁位置，建议加装一套门铃设备。外来人员通过门铃按键，通知内部人员手工开门。

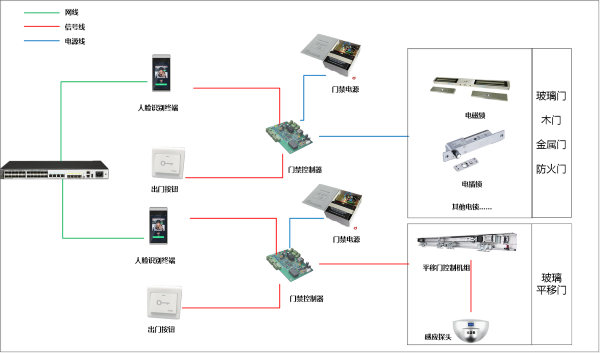

人脸识别分流门禁实验装置前端架构示意图：

2）前端人脸识别通道闸机子系统

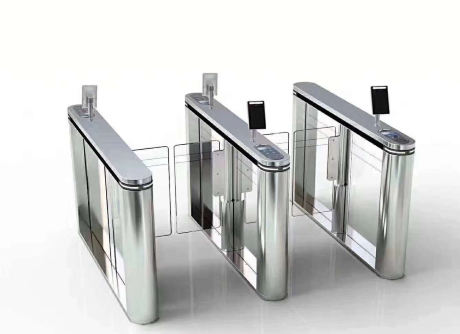

前端人脸识别通道闸机子系统共分为两部：人脸识别终端和人行通道闸机。前端人脸识别设备采用高性能，高可靠性的人脸识别产品，依托深度学习算法，满足识别速度快、准确率高等要求，支持宽动态功能等。搭配人员通道道闸系统使用，实现人员刷脸进出控制。闸机类型可根据实际需求选择三辊闸、翼闸、摆闸、十字旋转全高门等不同形态。

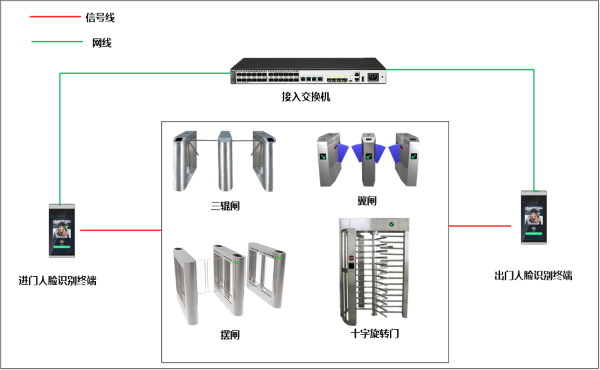

前端架构示意图：

（2）网络传输子系统：

为保证网络传输的稳定性，拟采用有线方式，新建或利用现有网络及光纤等设备，实现前端子系统的网络接入。网络传输子系统应保证设备能够接入互联网中。

（3）云端智能前台软件：

云端智能前台部署在国内知名公有云中，系统可长时间无故障稳定运行。实现公司组织架构管理、前端人脸识别设备管理，人员管理、门禁考勤业务及访客管理业务等。

三、系统功能设计

1、支持创建注册管理单位功能用户根据公司实际情况，通过电脑端或APP注册管理员账号。可以移交初始管理员账号和新增管理员账号。

2、支持公司管理功能

（1）员工管理功能

支持管理员添加、查看、编辑、删除、批量导入、批量导出、批量删除公司员工信息，以及员工注册照片录入删除等。包含：姓名、工号、手机号、邮箱、职称、部门、入职时间等信息。支持管理员通过手机APP进行员工管理

（2）部门管理功能

支持管理员根据公司实际情况添加、编辑、删除公司部门信息。支持管理员通过手机APP进行部门管理

（3）职称管理功能

支持管理员根据公司实际需求添加、编辑、删除职称信息。支持管理员通过手机APP进行职称管理

3、支持设备管理功能

（1）设备管理功能

支持管理员对设备进行添加、参数配置（可根据需要修改设备一些基础配置，包括通用参数、识别参数、显示参数和识别模式等）、关联应用（考勤、访客等）、销权、编辑、重置、重启、删除等操作。

（2）授权管理功能

支持管理员根据实际需求将指定人员授权下发至指定人脸识别设备中，实现门禁功能，并通过设备关联的应用实现考勤、访客等功能。

（3）识别记录功能

支持根据识别状态、部门、人员、设备名称、设备序列号、识别时间等搜索条件，筛选查询相关识别记录信息。

（4）手机APP功能

管理员可以通过手机APP进行设备管理和授权操作。

4、支持管理员管理功能主管理员可以添加、删除新管理员，可以将主管理员权限移交他人。

5、支持门禁应用功能系统支持门禁功能，通过在设备管理中进行员工授权、销权，与指定设备相关联，选择需要授权至该台设备上的人员。授权人员通过主动配合刷脸识别后，人脸识别设备输出开关量、韦根信号或串口信号，触发门禁控制器等设备开门，完成人员刷脸通行。

6、支持考勤应用功能根据公司的实际需求，设置打卡规则。如班次设置、签退签到设置，添加考勤组，选择考勤模式、考勤班制，然后进行排班，将人员与考勤组进行关联并设置生效时间段。根据公司的特殊放假安排（如公司年会、集体团建等），设置必须打卡或者不用打卡的日期，人性化打卡方式更受员工的欢迎。智能前台后台提供丰富的报表供管理员查看和导出，为后续的人事管理和薪资结算提供完整的数据基础和结算依据。

（1）班次管理

支持添加、编辑、删除班次，可以设置班次名称、签到、签退时间。

（2）考勤组管理

支持添加、编辑、删除考勤组，可以设置考勤组名称，考勤模式选择（精确、宽松、弹性等模式），考勤班制（固定、周期），班次选择。

（3）员工排班

支持添加、删除员工排班，通过选择人员、考勤组及时间段完成员工排班。

（4）排班日历

支持通过排班日历查询、直观展示、更改员工每日班次。

（5）节假日及特殊工作日

支持根据公司的特殊放假安排（如公司年会、集体团建等），设置必须打卡或者不用打卡的日期，人性化打卡方式更受员工的欢迎。

（6）多样化考勤报表

提供丰富的报表供管理员查看和导出，为后续的人事管理和薪资结算提供完整的数据基础和结算依据。包含考勤图、考勤列表、异常报表、个人报表、汇总报表、打卡记录等。

（7）考勤机管理

可以查看考勤机的设备序列号、设备状态、选择考勤人员及查看考勤机关联的人员。

（8）手机APP功能

员工可以通过手机APP查询排班打卡及个人考勤统计等情况。

 7、支持访客管理功能

（1）支持管理员WEB端访客管理功能

  1）预约管理：可以查看今、明日、未来七天、已过期及所有预约信息，进行预约审核操作。可以进行新增预约访客，包含访客姓名、手机号、性别、人脸照、被访人、来访时间及来访区域等信息，并可以选择是否通知访客。

  2）访问中列表查询：可以查看审核通过的访客邀请，包含来访人、手机号、人脸照、被访人、审核人、预约访问区域、预约来访时间、签入时间等信息，并可进行编辑、签出等操作。

  3）访问记录查询：可以通过来访人、被访人、访问时间等条件查询访客记录。

  4）区域管理：根据公司区域管理安全等级，添加公司不同区域，用于访客邀请时的预约访客区域权限管理。

  5）二维码设置：管理员可以通过web端生成访客登记二维码。二维码可以选择限制有效期或不限制有效期，可以选择访客登记后是否需要审核以及审核人等信息。

（2）支持员工APP端访客管理功能

支持用户新建访客表单或邀请访客填写表单，并录入访客人脸信息。用户可在APP上查看已提交的邀约记录信息及状态。用户可在APP上审核访客自主提交的申请。员工通过手机APP工作台进入访客模块，实现访客邀请

1）方式一，主动添加访客：发起人可以通过手机APP选择手动添加访客信息，包含来访人姓名、手机号、预约来访时间、预约访问区域、人脸照等信息，并可以选择是否通知受邀人。

2）方式二，邀请访客：发起人可以通过手机APP选择邀请访客，选定区域后可以选择智能前台APP、微信、短信或复制链接等方式将H5链接发送至受邀人。

3）访客登记：发起人邀请访客登记后，访客可通过收到的H5链接，进入访客邀约登记页面，完成登记信息，提交后由发起人完成审核操作，实现访客人员信息下发授权。并发送短信至受邀人，告知访客申请通过

4）支持发起人访客预约查询及访客记录查询功能。

四、方案优势及价值

1、非接触性 人脸门禁、人脸闸机等设备均可通过人脸比对识别开门，无需用户采用指纹、刷卡、钥匙等接触式方式开门，真正做到安全有效。同时对陌生人员，可实现声音提示。

2、边缘计算，保证前端系统可离线运行 本方案采用边缘计算+云端平台方式，人脸识别比对在前端设备直接完成，具有很强的故障容错性。可防止网络出现故障时，前端各人脸识别设备可临时独立运行，保证授权人员正常出入，相关识别记录保存在设备本地，网络恢复后，自动回传至中心平台。

3、提升管理效率 人脸识别管理平台可根据自定义设置人员通行权限，通过系统智能化地比对识别通行人员身份信息，自动拦截陌生人员，无需人工干预，也避免了因人为管理造成的错漏行为。

4、访客管理更便捷 访客通过H5链接提前预约，提前下发通行授权，使得访客登记更便捷，实现从传统的人工管理到自动化管理的跨越式发展。

5、可有效预防人流密集造成的踩踏事件，也可有效预防人流密集造成的传染疾病的传播。
