一、技术参数

1.电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；

2.安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路，越级跳闸；

3.本智能楼宇实训装置整机功耗：200W；

4.整机重量：150KG；

二、产品结构及组成

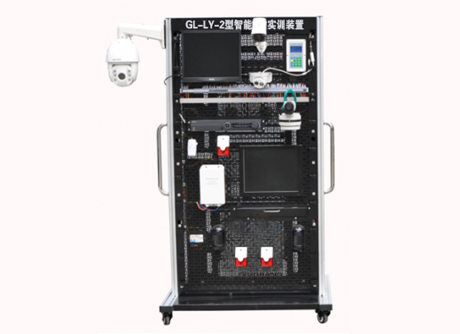

1.立式机架式平台

1) 材质工艺：1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2) 尺寸：1200*650*1930mm；

3) 一体式标准19英寸机架，4×38U容量，可安装各种标准机架设备、标准化的功能模块、综合布线机柜设备及可供自由配置的网孔板模块等；

4) 有理线槽、理线环及走线孔，使布线更隐蔽、规范、整齐和美观；

5) 有理线功能的加强筋，加强电柜面板硬度的同时提供了更多的布线路径；

6) 机架内部、两侧及背部完全开放，学生可以看到所有器件的原始端子、接口及标识，以及二次引线的连接关系；

7) 预留对地进电安装孔和接地柱，满足现场配电需求。

8）本智能楼宇实训装置底部配有4个万向轮。

2.侧墙安装网孔板模块

1) 材质工艺：1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2) 尺寸：480*265*8mm；

3) 网孔规格：Ф5*15mm；

3.顶墙安装网孔板模块

1) 材质工艺：1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

3) 网孔规格：≥Ф5×15mm；

4.电源管理模块

1) 材质工艺：1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2) 模块由电源供给单元、越级跳闸保护单元及电源短接检测保护单元共三部分组成：

a) 电源供给单元：由空气开关（AC220V10A/6A）、二三插座（AC220V10A）、交流变压器（AC24V40W）、直流开关电源（DC24V/DC12V/DC5V）、直流可调电压板（DC1.5~28V1.42A）、自复位保险丝、带灯开关、连续可调电位器、直流电压电流数显表、金属指示灯及组合式接线端子排等组成，采取了多种过流保护手段，确保为用电设备提供安全可靠的可调测试电源和正常运行电源；

b) 越级跳闸保护单元：由限流元件、漏电保护模块（30mA/≤0.1s）及报警辅助触头等组成，能够对短路电流强度进行有效限制，及时切断本级电源的同时不会引起同级或上级电源的误跳闸动作，确保计算机等用电设备的正常工作；

c) 电源短接检测保护单元：由采样电源、短接检测保护板、接触器、辅助触头、自复位按钮及急停开关等组成，能够自动检测因错误接线所致的电源短路故障并锁定电源的输出，直至短路故障被排除后方可手动复位对设备的正常供电，有效地保护设备和人身的安全。

d) 接线端子排：导轨组合式。

5.工作警示灯

1)能够分别以蓝色、绿色、黄色及红色的常亮指示灯指示多功能电源模块的外部进电、正常供电、电源短接及跳闸报警的状态；

2)工作电压：AC220V；

3)功耗：20W。

6.WiFi触摸屏式故障考核模块

1)结构包含具有5寸TFT真彩屏交互界面的答题面板及故障继电器板，故障继电器板可以与智能答题面板通讯从而设置故障单元，学生通过查找故障在作为学生端的智能答题器上作答从而解决故障；

2)通信方式采用无线WIFI传输数据，采用MOUDBUS通讯的网络结构，使得故障点可以任意扩展；

3)智能答题器可以脱机或联机工作，通过无线网络连接实现教师机与学生机的数据交互。

7.智能考核管理软件

1)密码登陆界面实现教师机与学生机的切换；

2)在计算机上进行编辑试卷发送试卷，在答题器作为学生端进行考试；

3)脱离计算机，在作为教师端的智能答题器上编辑故障点发送故障点的功能。

8.嵌入式电脑主机及其托盘模块

1)材质工艺：1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2)工业级无风扇设计：无尘、无噪音，采用高厚度导热铝板和波浪纹散热金属外壳，大幅提升散热能力；

3)工业级通信能力：支持RS-232、RS-485，支持上电开机、长时间无人值守及24小时开机；

4)双屏显示：集成高清显卡支持同步或异步双显（模拟视频信号和数字高清信号），满足工业实时多屏监控需求；

5)超低功耗：采用低功耗处理器，比普通台式机节能80%；

9.键盘及其托盘模块

1) 材质工艺：1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2) 键鼠接口：有线USB。

10.液晶显示器及其挂板模块

1) 材质工艺：1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2) 屏幕类型：有源矩阵TFT（薄膜晶体管）LCD；

3) 面板类型：TN；

11.HDCVI硬盘录像机及其托盘模块

1) 材质工艺：1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

3) 支持HDCVI、模拟、网络摄像机三种信号接入；

4) 支持1080P高清预览显示；

5) 支持模数转换：可接入2路网络信号；

6) 音频输入：1路，RCA接口；

7) 音频输出：1路，RCA接口；

8) 网络视频输入：2路网络IPC接入（8M）；

9) 视频输出：1路VGA输出，1路HDMI同源输出，HDMI/VGA视频同时输出；

10) 视频帧率：1~25帧/秒（PAL）、1~30帧/秒（NTSC）；

11) 录像模式：自动录像、手动录像、动态检测录像、报警录像；

12.SATA硬盘

1) 容量：500GB；

2) 转速：7200rpm；

3) 接口类型：SATA2。

13.液晶监视器及其挂板模块

1) 材质工艺：1.3mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理；

2) 全功能接口，支持多种数模接口（CVBS、S-Video、YPbPr、VGA、HDMI、DVI）；

3) 液晶屏：17英寸液晶显示屏（LED）；

4) 响应时间：≤5ms（Typ）；

5) 音频接口：Audio（RCA）×2；

14.POE网络交换机

1) 网络标准：IEEE 802.3 10BASE-T以太网、IEEE 802.3u 100BASE-TX快速以太网、IEEE 802.3af/at、ANSI/IEEE 802.3 NWay自动协商、IEEE 802.3x流量控制标准；

2) 端口：8个10/100M自适应RJ-45端口；

3) POE支持:4个支持POE功能；

15.HDCVI高清同轴高速球型摄像机

1) 有效像素：1920（H）×720（V）；

2) 彩色0.03LUX，黑白0.05LUX；

3) 内置20倍光学/16倍数字变倍；

4) 镜头（4.7~94mm）；

16.HDCVI高清同轴一体化枪型摄像机

1) 有效像素：1280（H）×960（V）；

2) 彩色0.01LUX，F1.2；

3) 视频输出遵循HDCVI和标清标准，可切换；

17.POE高清网络半球摄像机

1) 有效像素：1280（H）×960（V）；

2) 彩色0.01LUX，F1.2；

3) 镜头（3.6mm）；

18.主动红外对射报警器

1) 双光束光电探测器，包含独立发射器和接收器室外探测范围为30米，室内探测范围为90米。

19.室内用被动红外入侵探测器

20.球机壁挂支架

21.枪机壁挂支架

22.室内全方位云台

23.网络视频监控管理软件

1) 基于Internet和以太网；

2) 批量观看多个设备的摄像头实时监视视频；

3) 批量观看多个设备的摄像头录像回放视频；

4) 配置多种定时布防，实现全电脑值守；

24.网络视频接口服务器软件

1) 将本地视频监控系统的监控内容通过因特网或以太网集成至远程服务器的同一监控软件界面中；

2) 实施统一的监控管理、数据收集和分析以及各种运行策略的制定。

25.智能楼宇集成监控软件

1) 设置视窗多画面显示；

2) 设置视窗全屏显示；

3) 获取当前视窗号；

4) 切换当前视窗；

5) 打开和关闭视频(按视窗)；

6) 打开和关闭音频(按视窗)；

7) 实时抓图；

8) 开始和停止录像；

9) 设置主机参数；

10) 设置DDNS网络服务器。

26.6位PDU电源

1) 电流/功率：10A/2500W；

2) 过载保护：自动切断电源，手动按钮复位；

27.24位超五类非屏蔽插座配线架

1) 标准规范：ISO/IEC11801:2008、ANSI/TIA568-C.2及YD/T926.3-2009；

2) 插头与插座插合次数：≥1000；

3) 导线端接次数：≥250；

28.线缆管理架

29.超五类非屏蔽信息插座模块

1) 标准规范：ISO/IEC11801:2008、ANSI/TIA568-C.2及YD/T926.3-2009；

2) 插头与插座插合次数：≥1000；

3) 导线端接次数：≥250

30.单口86型信息面板

31.86型底盒

32.UTP超五类4对非屏蔽跳线

1) 标准规范：ISO/IEC11801:2008、ANSI/TIA568-C.2及YD/T926.3-2009；

2) 插头与插座插合次数：≥1000；

33.8P8C超五类非屏蔽水晶头

1) 符合UL/E136825认证和FCC规范；

2) 插拔次数：≥1000；

3) 压力测试：20N；

34.UTP超五类4对非屏蔽电缆

1) 标准规范：ISO/IEC11801:2008、IEC61156-5-2009、ANSI/TIA568-C.2及YD/T1019-2001；

35.网孔板用膨胀固定件

1) 重复紧固次数：≥25。

36.专用桥架及配件

37.综合布线专用工具包：RJ45双用工具、IDC压线工具及通断测试仪等。

38.通用工具包：工具箱、常用电工工具、万用表、直角尺及手工锯等。

39.耗材包：各种规格PVC波纹管、PVC线槽、PVC线管、紧固件、弱电线、视频线、BNC头、异型标识管、电工胶布及焊锡丝等。

三、实验项目

1.系统的安装、布线、接线、编程、调试、运行、维护及维修；

2.线路故障的设置、检测及排除；

3.各类摄像机和镜头的结构、原理、接线、调试和应用；

4.球形摄像机的接线、设定和操作；

5.网络摄像机的接线、设定和操作；

6.硬盘录像机的接线、设定和操作；

7.摄像机、硬盘录像机及监视器的连接和调试；

8.球形摄像机和硬盘录像机的连接和调试；

9.硬盘录像机、网络摄像机及工作站IP地址的分配和设定；

10.了解和掌握POE交换机的标准规范和控制方式；

11.硬盘录像机、网络摄像机及POE交换机的连接和调试；

12.硬盘录像机及液晶监视器的连接、配置和调试；

13.智能楼宇集成监控软件的编程和通讯，集成监控用户界面的设计和制作；

14.PVC波纹管及其配件的安装和布线；

15.PVC线槽及其配件的安装和布线；

16.PVC线管及其配件的安装和布线；

17.桥架及其配件的安装和布线；

18.信息插座和机架设备的安装；

19.水晶头及跳线的制作和测试；

20.RJ45模块和配线架的压线和测试；

21.RJ45跳线的连接及链路的测试。
