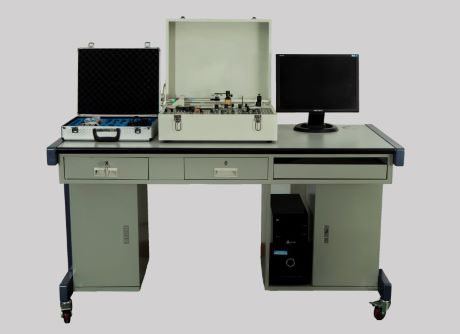

GL-XS-01型传感器实验箱产品简介

一、传感器实验箱概述

1、GL-XS-01型传感器实验箱采用当代先进的传感检测与控制及信息处理技术、秉承模块化的总体设计理念、使该仪器具有无限的扩展性以适应不断更新的自动检测、自动控制及电子学科发展的需求，发挥新技术的优势又加强了基础知识的训练，适用于创新性、开放性实验教学，有利于培养学生的专业综合能力。

2、器件结构、测试电路等方面进行了优化配置，传感器处理电路板釆用SMT贴片工艺技术，贴装可靠性高，抗振能力强；与传统的插装式、分立式工艺技术相比较，SMT贴片由于采用片式元器件、所以贴装牢固，器件通常为无引线或短引线，降低了寄生电感和寄生电容的影响，提高了电路的高频特性，减少了电磁和射频干扰，由于附加功耗低、所以技术性能稳定可靠。

3、调节仪自主研发，支持更多传感器信号输入

4、PID控制计术更稳定，方便控制方式扩展

5、转速测试装置设计灵巧方便，支持市面上各种测转速传感器，满足外购不同转速传感器来配合使用。

6、采集板卡自主研发创新升级，采用工业级的解决方案，达到了很高的测量精度和动态范围，满足科研开发使用，主要技术指标如下：

1）具有8路模拟量输入：6路单端电压输入或3路差分输入，2路电流输入

2）ADC分辨率：12位

3）采样速率：100K/S(全通道下),单通道下不低于200K/S

4）多种采样方式：定时采样，定长采样，单步采样，实时采样

5）输入低通滤波，过压保护

6）具有16路数字量（开关量）输入输出：8路输入，8路输出

7）支持波形输出：正弦波，方波，三角波，锯齿波任意波形

8）波形频率可调：范围0-10000HZ

9）支持485通讯协议

10）支持Modbus通讯协议

7、GL-XS-01型传感器实验箱主机箱体结构新颖、采用黄金比例设计，外型美观大气，空间适宜，学生操作做实验更加方便。箱体白色、主机面板淡蓝色，和谐相配视觉不容易疲劳；主机箱与箱盖外侧设计一个弹簧式支称杆、实验完毕后箱盖安全缓慢盖合。

二、传感器实验箱项目

1．金属箔式应变片单臂电桥性能实验

2．金属箔式应变片半桥性能实验

3．金属箔式应变片全桥性能实验

4．金属箔式应变片单臂、半桥、全桥性能比较实验

5．金属箔式应变片温度影响实验

6．直流全桥的应用——电子秤实验

7．交流全桥的应用——振动测量实验

8．扩散硅压阻压力传感器的压力测量实验

9．差动变压器的性能实验

10．激励频率对差动变压器特性的影响实验

11．差动变压器零点残余电压补偿实验

12．差动变压器的应用――振动测量实验

13．电容式传感器的位移特性实验

14．电容传感器动态特性实验

15．直流激励时霍尔式传感器的位移特性实验

16．交流激励时霍尔式传感器的位移特性实验

17．霍尔测速实验

18．磁电式转速传感器的测速实验

19．用磁电式原理测量地震

20．压电式传感器测振动实验

21．电涡流传感器的位移特性实验

22．被测体材质对电涡流传感器的特性影响实验

23．被测体面积大小对电涡流式传感器的特性影响实验

24．电涡流传感器测量振动实验

25．电涡流传感器测转速实验

26．光纤传感器的位移特性实验

27．光纤传感器测量振动实验

28．光电转速传感器的转速测量实验

29．利用光电传感器测转速的其它方案

30．集成温度传感器的温度特性实验

31．铂电阻温度特性实验

32．K型热电偶测温实验

33．对酒精敏感的气敏传感器的原理实验

34．湿度传感器的实验

35．PN结温度传感器测温实验

36．NTC热敏电阻性能实验

37．数据采集系统实验（静态举例）

38．数据采集系统实验（动态举例）
