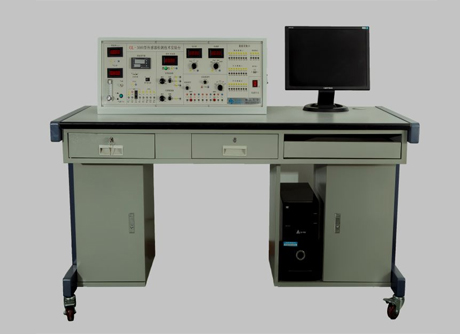

GL3000型传感器与检测技术实验台由主控台、振动源、温度源、转动源、传感器和相应的实验模板、数据采集卡及处理软件、实验台桌以及教学辅助软件等部分组成，可完成应变传感器、温度传感器、压力传感器、差动变压器等传感器的原理与性能实验。

一、传感器配置

1、电阻应变式传感器 量程0－500g精度±0.5%

2、扩散硅压力传感器 量程4-20kpa精度±1%

3、电感式传感器 量程±4mm精度±2%

4、电容式传感器 量程±2.5mm精度±3%

5、霍尔式位移传感器 量程±1mm精度±2%

6、霍尔式转速传感器 量程2400转／分精度±0.5%

7、磁电式传感器 量程2400转／分精度±0.5%

8、压电式传感器  量程横向灵敏度≤5%

9、电涡流位移传感器量程1mm精度±2%

10、光纤位移传感器量程1mm精度±5%

11、光电转速传感器量程2400转／分精度±0.5%

12、集成温度传感器量程常温-120℃精度±3 %

13、Pt100铂电阻量程常温-200℃精度±3%

14、Cu50铜电阻量程常温-150℃精度±3%

15、K型热电偶量程常温-200℃精度±3%

16、E型热电偶量程常温-200℃精度±3%

17、气敏传感器量程50-2000PPm

18、湿敏传感器量程10－95%RH

19、热电偶冷端补偿器

20、检波、移相、滤波模板

21、振动源模块

22、转动源模块

二、产品组成

本传感器与检测技术实验台由主控台、振动源、温度源、转动源、传感器、传感器模块、数据采集系统、实验台桌组成。

（一）、主控台部分

提供高稳定的±15V、±5V、0~＋24V可调、±2V~±10V可调直流稳压线性电源（低纹波，集成芯片控制可靠性高），0~20mA可调恒流源；主机箱面板上还装有电压、电流、气压、频率、转速显示表。音频信号源（音频振荡器）1KHz~10KHz（Vpp0-20V可调）；低频信号源1Hz~30Hz（Vpp0-20V可调）；气压源0－50kpa可调，电压表200mV~20V三档切换，高精度PID调节仪表（控温精度±1℃）、转速控制精度千分之一），USB计算机串行接口；转子流量计。备有交流220V二孔、三孔插座。

（二）、三源模块

1、振动源1－30HZ

2、可调转动源0－2400转/分

3、可调加热源 ＜150℃

3、传感器及相应实验模块

4、V10.2数据采集卡及处理软件

5、本传感器与检测技术实验台尺寸为1600mm*800mm*750mm，桌面上预留显示器、示波器位置，实验模板及电脑主机位置

三、产品特点

1、传感器的结构趋向工业检测传感器结构，传感器定性与定量相结合，有很高的精度，更便于计算机做实验的特性分析。

2、本装置配温度源、气源、振动源和转动源。

3、传感器配相应的模块，便于操作和管理，实验完成后，可分别放入实验台的柜子里。可根据教学需求添加增强部分传感器及其模块。

4、电源及信号源设有保护电路，确保学生人身安全。

5、可形成网络实验室。

四、实验项目

1、金属箔式应变片单臂电桥性能实验

2、金属箔式应变片半桥性能实验

3、金属箔式应变片全桥性能实验

4、金属箔式应变片单臂、半桥、全桥性能比较实验

5、金属箔式应变片温度影响实验

6、直流全桥的应用—电子秤实验

7、交流全桥的应用—振动测量实验

8、扩散硅压阻压力传感器的压力测量实验

9、差动变压器的性能实验

10、激励频率对差动变压器特性的影响实验

11、差动变压器零点残余电压补偿实验

12、差动变压器的应用—振动测量实验

13、电容式传感器的位移特性实验

14、电容传感器动态特性实验

15、直流激励时霍尔传感器位移特性实验

16、交流激励时霍尔传感器位移特性实验

17、霍尔测速实验

18、磁电式转速传感器的测速实验

19、压电式传感器测振动实验

20、电涡流传感器的位移特性实验

21、被测体材质对电涡流传感器的特性影响实验

22、被测体面积大小对电涡流式传感器的特性影响实验

23、电涡流传感器测量振动实验

24、电涡流传感器测转速实验

25、光纤传感器的位移特性实验

26、光电转速传感器的转速测量实验

27、利用光电传感器测转速的其它方案

28、集成温度传感器的温度特性实验

29、铂电阻温度特性实验

30、铜电阻温度特性实验

31、K型热电偶测温实验

32、E型热电偶测温实验

33、热电偶冷端温度补偿实验

34、气敏传感器原理实验（酒精）

35、湿度传感器实验

36、数据采集系统实验

37、数据采集系统实验

五、V10.2数据采集系统

系统自主研发创新升级，采用工业级的解决方案，达到了很高的测量精度和动态范围，满足科研开发使用，主要技术指标如下：

1）具有8路模拟量输入：6路单端电压输入或3路差分输入，2路电流输入

2）ADC分辨率：12位

3）采样速率：100K/S(全通道下),单通道下不低于200K/S

4）多种采样方式：定时采样，定长采样，单步采样，实时采样

5）输入低通滤波，过压保护

6）具有16路数字量（开关量）输入输出：8路输入，8路输出

7）支持波形输出：正弦波，方波，三角波，锯齿波任意波形

8）波形频率可调：范围0-10000HZ

9）支持485通讯协议

10）支持Modbus通讯协议
