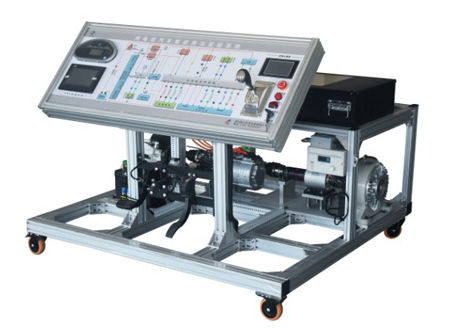

新能源汽车实训设备【GL-DQ型】

浙江高联智能制造有限公司GL-DQ型新能源汽车实训设备由驱动电池组、驱动电机、电机控制器、车载充电机、dc-dc控制器、驱动传动系统、低压蓄电池、控制面板、电动车仪表、换挡控制系统、制动系统、油门踏板、急停开关、7寸BMS信息监控显示屏、故障设置器系统、移动台架等组成。

一、产品组成

GL-DQ型新能源汽车实训设备由驱动电池组、驱动电机、电机控制器、车载充电机、dc-dc控制器、驱动传动系统、低压蓄电池、控制面板、电动车仪表、换挡控制系统、制动系统、油门踏板、急停开关、7寸BMS信息监控显示屏、故障设置器系统、移动台架等组成。

二、产品规格

面板尺寸：长宽高1200mm×500mm

台架尺寸：长宽高1400mm×1200mm×1200mm

GL-DQ型新能源汽车实训设备工作电压：DC72V

三、功能描述

真实可运行的纯电动汽车驱动系统，充分展示新能源汽车驱动系统的组成结构和工作过程。

实训设备面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的铝塑板，面板打印有不褪色的UV平板喷绘的彩色电路原理图。

实训设备面板上安装有电动汽车仪表，可实时显示动力传递过程、车速、电压、温度等、电控系统故障指示灯等参数变化。

实训设备面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号，如电阻、电压、电流、频率信号等，设置故障模拟与排除装置。

实训设备配备有电子油门控制装置，可方便对纯电动汽车驱动系统进行加减速。

实训设备配备有电源总开关、转动部件防护罩等安装保护装置。

实训设备采用高强度铝架结构，台架正面铝槽内加装彩色带装饰、带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

整车控制器在面板上安装开放式插接端子，方便检测与诊断、二次开发调试。
