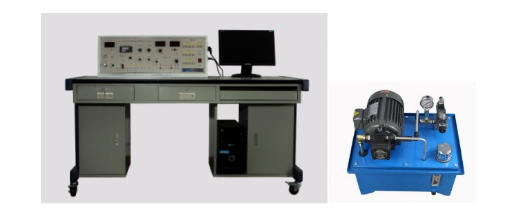

GL-ZDGJ型传感器实验台，高联传感器，传感器试验台，传感器技术实验台，传感器实验箱，传感器实训台主要用于常用传感器的检测实验以及认知，主要包括传感器检测实验系统和传感器应用系统两大部分。

一、传感器检测实验系统

传感器检测实验系统主要以PLC或嵌入式控制单元为主控核心单元，以各传感器及其相关实验设备为测试及执行单元，通过中间处理模块及人机交互系统构建一体化的综合型传感器实验台。同时，为了方便教学使用，需配套传感器教学辅助软件资源。传感器检测实验系统由主控台、振动源、温度源、转动源、液压源、传感器和相应的实验模板、数据采集卡及处理软件、实验台桌以及教学辅助软件等部分组成，可完成应变传感器、温度传感器、压力传感器、差动变压器等传感器的原理与性能实验。

二、传感器应用系统

可实现液压系统压力、流量传感器以及位移位置类传感器（光栅尺、电容接近开关、电感接近开关、光电开关、倾角传感器等）的应用实验。

三、技术参数

1、输入电源：AC220V±10% 50Hz

2、装置容量：＜500VA

3、外形尺寸：传感器实验台尺寸为1400mm*700mm*1200mm

4、安全保护：具有漏电保护功能，安全符合相关标准

四、主控台部分

1、实验工作台

实验工作台采用钢质双层亚光密纹喷塑结构；桌面采用防火、防水、耐磨高密度板；设有带锁抽屉，用于存放实验导线、实验资料，下方设有储物柜，用于放置实验模块、传感器；电脑桌联体结构设计，配有主机放置箱、键盘抽屉等；底部设有四个万向轮，便于移动和设备布局。

2、主控台

采用钢质双层亚光密纹喷塑结构、铝质操作面板，文字符号采用现代彩色喷描技术处理，面板标识清晰且经久耐用。

3、供电电源：采用单相三线制电源输入，经过漏电保护器输出，并设有电源指示及过流保护装置。

4、提供稳定的±15V、+5V、±2～±10V可调、2～24V可调直流稳压电源，有短路保护功能。

5、频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm。

6、计时器：0～9999s，精确到0.1s。

7、加热源：0～220V交流电源加热，＜150℃（可调）。

8、转动源：0－2400转／分（可调）。

9、振动源：振动频率1Hz～30Hz（可调）。

五、数据采集系统

通过数据采集卡及相关软件，主要完成实时采集实验数据，对数据进行动态或静态处理和分析。

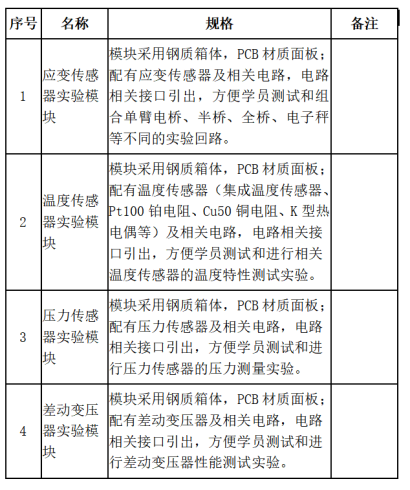

六、传感器及相应实验模块

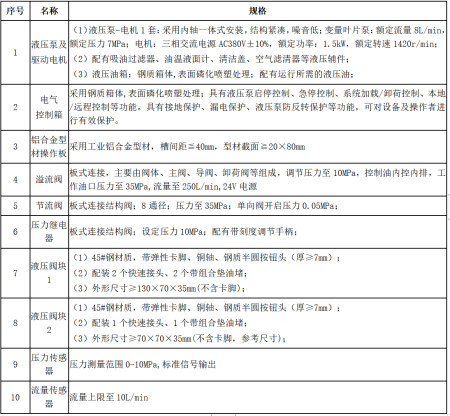

七、压力流量检测系统所包含装置及规格

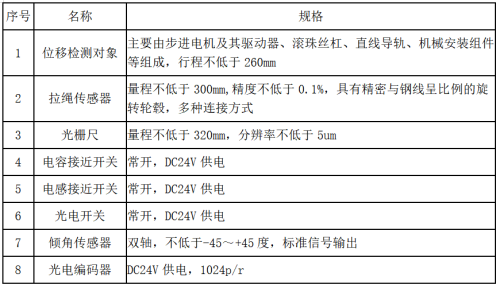

八、位移检测系统所包含装置及规格

九、实验配件

提供实验连接导线和实验指导书、所有传感器样例程序代码等完成实验所需的附件。

十、电脑

CPU：i5-9500系列

内存：不小于8G

硬盘：1TB（机械）+256G（固态）

显示器：不小于24寸

键盘：有线键盘鼠标

操作系统：win7

十一、实验台可以完成以下的实验项目

1、传感器原理与性能实验

（1）金属箔式应变片单臂电桥性能实验

（2）金属箔式应变片半桥性能实验

（3）金属箔式应变片全桥性能实验

（4）直流全桥的应用——电子秤实验

（5）交流全桥的应用——振动测量实验

（6）扩散硅压阻压力传感器的压力测量实验

（7）铂电阻温度特性实验

（8）铜电阻温度特性实验

（9）K型热电偶测温实验

（10）E型热电偶测温实验

（11）差动变压器性能实验

（12）温度控制实验

（13）转速控制实验

（14）金属箔式应变片单臂、半桥、全桥性能比较实验

（15）金属箔式应变片温度影响实验

（16）数据采集系统实验（静态举例）

（17）数据采集系统实验（动态举例）

2、压力流量检测实验

（1）液压压力的检测实验

（2）液压流量的检测实验

3、位移检测实验

（1）接近开关的检测实验（电感、电容、光电）

（2）行程开关的检测实验

（3）光纤位移传感器的检测实验

（4）霍尔位移的检测实验

（5）倾角传感器的检测实验

（6）光电编码器的检测实验

（7）线位移检测实验

（8）角位移检测实验

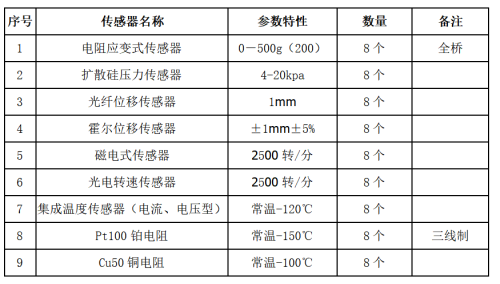

十二、主要传感器配置

同步PC版：
