一、概述

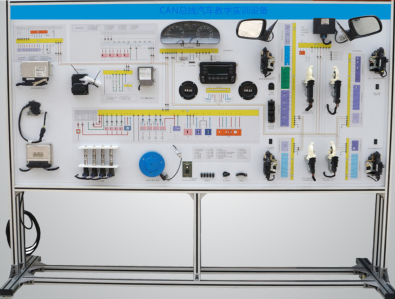

比亚迪纯电动CAN总线汽车教学实训设备采用比亚迪原车设备组成的实验台，可进行E5电动汽车CAN-BUS实训项目。适用于各大专院校的拆卸与维护，结构与原理认识，系统运行，功能动态演示，纯电动汽车CAN总线系统理论，故障检测与诊断等教学需求。

二、设备特点

1、纯电动汽车CAN总线汽车教学实训设备包括仪表，电动车窗系统，中央控制门锁，钥匙等皆真实可运行，可进行系统结构，原理和工作过程的展示。
 2、设备配备点火开关，仪表，电动车窗系统，中央控制门锁，钥匙，工作状态指示器，电源开关等，并且CAN系统正常通信。
 3、设备配备了诊断接口，该接口可以连接故障检测器，以执行自诊断功能，例如读取故障代码，清除故障代码以及读取数据流。
 4、采用DC12V电源装置，减少了充电的麻烦，电源具有防止短路的功能。
 5、面板采用4mm厚的铝塑板，垂直安装面板为UV平板印刷加彩色绘图板；学生可以直观地比较绘图板和实际对象，以了解和分析系统的工作原理。
 6、面板上装有检测端子，可以直接检测面板上系统电路组件的电信号，例如电阻，电压，电流，频率信号等。
 7、安装故障仿真系统，可以实现低压电路系统的故障设置，诊断和排除，并可以设置常见故障的设置并检查故障点。
 8、设备机架由两个集成的全铝合金型材制成，分别是40mm×40mm和40mm×80mm，具有耐油，耐腐蚀和易于清洁的特点。桌子的宽度为40CM，桌子上覆盖有32mm厚的彩色高密度复合板，经久耐用且不生锈，带有4个带自锁装置的万向脚轮，移动方便。
 9、辅助培训（实验）指导书等教材，包括工作原理，培训项目，故障设置和分析等要点。
 10、安全保护装置包含紧急停止开关，电源开关，维保开关，旋转部件保护盖，高压安全保护装置和警告提示。

三、技术规格

1、尺寸：2100*680*1750mm

 2、面板尺寸：1988*1220mm
 3、移动脚轮：100*60mm
 4、工作温度：-40℃〜+ 50℃
 5、工作电源：DC12V
 6、输入功率：AC220V±10％50Hz。

四、设备配置

  带有CAN通讯的仪表，左前窗电机，右前窗电机，左前锁块，右前锁块，左后窗电机，左后锁块，主电源开关，右后窗电机，右后锁块，具有CAN通讯的室内保险丝盒BCM，网关计算机，具有CAN通讯的车窗组合开关，一键启动电源开关，诊断接口，具有CAN通讯的智能钥匙控制单元，具有CAN通信的转向轴锁控制单元，检测天线，制动开关，DC12开关电源，带有自锁脚轮装置的尺寸为2100*680*1750mm的铝合金型材移动框架等。整套纯电动汽车CAN总线汽车教学实训设备配备故障设置和考核系统。
